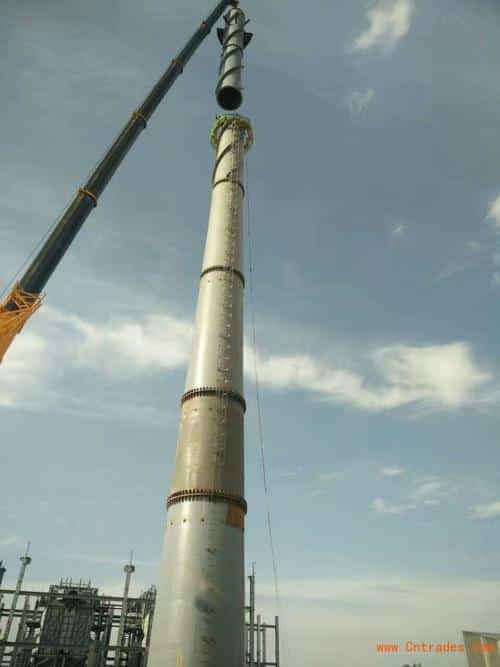

自立式钢烟囱设计规范

　　1)烟囱钢筒采用钢材的品种、规格、性能等应符合设计要求和国家现行有关材料标准的规定, 应检查出厂检验报告和标志进行验收.

　　2)钢材切割面或剪切面应无裂纹、夹渣、分层和大于1mm的缺棱,应观察或用放大镜检查验收.

　　3)一般情况，原材料无需进行化学成分复验和物理性能试验，如客户有特殊要求，需要做化学成分复验和物理性能试验，应在合同中注明具体要求。

　　4)若无特殊要求，原则上烟囱所选用的任何材料都不允许含有石棉或者石棉品。

　　5)当卖方需要对材料进行代用时必须经过买方或者设计方同意，原则上是同类替代或者以高代低。

　　6)外部平台铺板一般采用格栅板，钢格栅板表面需经镀锌处理。

　　7)旋梯或斜梯的踏步板均采用花纹板制做，平台梯子的材质一般为Q235B，其质量应符合GB/T700 的要求。

　　隔热层的设置应符合下列规定:

　　1当烟气温度高于本规范表3.3.1规定的最高受热温度时，应设置隔热层。

　　2隔热层厚度应由温度计算确定，但最小厚度不宜小于50mm。对于全辐射炉型的烟囱，隔热层厚度不宜小于75mm。

　　3隔热层应与烟囱筒壁牢固连接，当采用不定型现场浇注材料时，可采用锚固钉或金属网固定。烟囱顶部可设置钢板圈保护隔离层边缘。钢板圈厚度不应小于6 mm。

　　4应沿烟囱高度方向，每隔1m~1.5 m设置一个角钢支承环。

　　5当烟气温度高于560℃时，隔热层的锚固件可采用不锈钢(1C,18Ni9Ti)制造。烟气温度低于560℃时，可采用一般碳素钢制造。

　　破风圈的设置应符合下列规定:

　　1当烟囱的临界风速小于6m/s~7m/s时，应设置破风圈。当烟囱的临界风速为7m/s～13.4m/s、小于设计风速，且采用改变烟囱高度、直径和增加厚度等措施不经济时，也可设置破风圈。

　　2设置破风圈范围的烟囱体型系数应按1.2采用。

　　3需设置破风圈时，应在距烟囱上端不小于烟囱高度1/3的范围内设置。

　　4破风圈型式可采用螺旋板型或交错排列直立板型，并应符合下列规定:

　　1)当采用螺旋板型时，其螺旋板厚度不小于6mm，宽度为烟囱外径的1/10。螺旋板为三道，沿圆周均布，螺旋节距可为烟囱外直径的5倍。

　　2)当交错排列直立板型时，其直立板厚度不小于6mm，长度不大于1.5m，宽度为烟囱外径的1/10，每圈立板数量为4块，沿烟囱圆周均布，相邻圈立板相互错开45°。
