验收是项目从实施到售后维护的一个过渡阶段，验收通过之后实施的项目正式实施完成，项目进入系统售后维护阶段。验收是项目建设过程的一个里程碑，说明项目建设完成了实施这一过程，进入了下一个阶段。

　　验收步骤：召开项目验收评审会，全面细致地审核项目验收小组所提交的验收报告，给出最终的验收意见，形成验收评审报告并存档。

　　验收流程

　　初验和终验：

　　申请：产品后经测试和试运行合格，供应商根据合同、计划任务书，检查、总结项目完成情况后向建设方提出初验申请。

　　申请：初验合格后，供应商根据合同、招标书、任务书，检查、总结项目

　　组织实施和完成情况后向使用方提出验收申请。经过审核，材料齐全则由使用方组织验收。

　　产品质量保障措施：

　　1.出厂检验

　　2.现场验收

　　3.质量保障及服务

　　4.技术培训及服务

　　5.售后保障

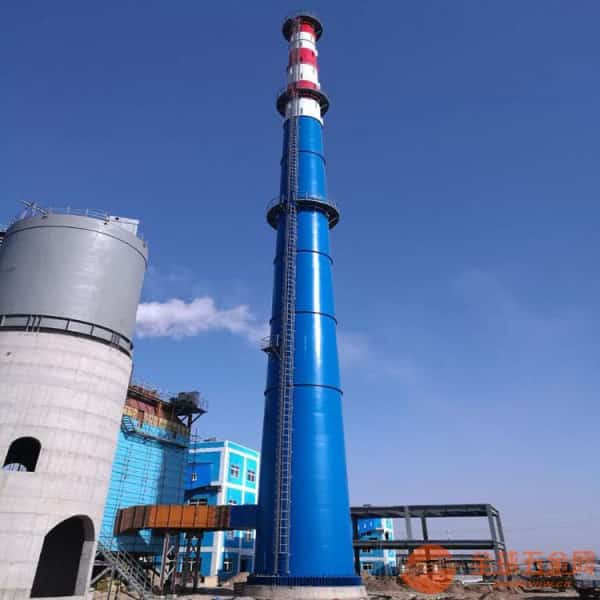

　 自立式玻璃钢烟囱验收标准

　　1、自立式玻璃钢烟囱为缠绕式加强玻璃纤维热固树脂管，满足GB/T 30812-2014《燃煤电厂用玻璃纤维增强塑料烟道》标准

　　2、自立式玻璃钢烟囱的内衬层表面平整光洁、无杂质、无纤维外露，无对使用性能有影响的裂纹、无明显划痕、疵点、白化及分层。不得有直径大于3mm、深或高大于3 mm的凸凹，无直径大于10mm的气泡，表面层1平方分米范围内气泡不超过7个，且1m2范围内直径大于4mm的气泡不应超过3个，否则应划破修补，裂纹深度不得大于2mm。

　　3、自立式玻璃钢烟囱的树脂不可溶分含量不少于88%，试验方法参照ASTM D2583标准。内外表面均须满足此要求。

　　4、自立式玻璃钢烟囱内壁防腐蚀表层中的富树酯层厚度不小于0.5mm，防腐蚀层中的次内层厚度不小于2.0mm，外表层厚度不小于0.5mm。4.3.1.4 自立式玻璃钢烟囱热线性膨胀系数不超过14×10-6in/in/℉，应符合ASTM D696 标准的规定。

　　5、自立式玻璃钢烟囱筒段制作的长度偏差为设计长度的0.5%且不超过±13mm;内径偏差为设计内径的±0.5%;端部的椭圆度不大于壁厚的1/2(其它部位的椭圆度应不大于设计内径的1%)，端面垂直度不大于8mm。组装完毕后，水平或倾斜布置的玻璃钢烟道沿轴向的挠度值、沿其横截面方向的椭圆度的变化值满足规范要求。

　　6、自立式玻璃钢烟囱的结构层层间胶接良好，不允许有夹杂物和树脂结节，无泛白，凸出高度或凹陷深度不得大于强度层厚度的15%，裂纹深度不得大于设计厚度的10%，裂纹长度不得大于30mm。

　　7、自立式玻璃钢烟囱的最外表面应平整光滑和色泽均匀无泛白，树脂必须充分浸润纤维，无夹杂物，无纤维外露;不允许有层间分层、脱层、树脂瘤等状况。

　　8、制作完成后的自立式玻璃钢烟囱表面初始巴氏硬度不得小于35，最终表面巴氏硬度不得小于45。(巴氏硬度的检测方法要求严格依照《纤维增强塑料巴氏(巴柯尔)硬度试验方法》GB/T 3854-2005进行，必要时需对测点处进行打磨，保证测点处的平整度，确保测试结果的准确性)。

　　9、自立式玻璃钢烟囱的布置应能确保冷凝液的排放，不允许有水或冷凝液的聚积。因此，烟道要提供低位点的排水和预防冷凝液的聚积措施，任何情况下膨胀节和挡板都不能布置在低位点。安装膨胀节的法兰要有可靠的防腐蚀措施，防止腐蚀性液体渗漏对法兰造成腐蚀。

　　10、自立式玻璃钢烟囱排水考虑回收利用，排水设施的容量将按预计的流量设计，排水设施采用能满足周围环境和介质要求的防紫外线老化的FRP制作。烟道排水将返回到FGD排水坑或吸收塔浆池。

　　11、自立式玻璃钢烟囱上预留烟气测点的预留接口，材质选用FRP或者合金材料。

　　12、所有烟道在适当位置配有足够数量和大小的人孔门和清灰孔，以便于烟道(包括膨胀节和挡板门)的维修和检查以及清除积灰。

　　13、自立式玻璃钢烟囱加强筋、烟道内玻璃钢导流板、滑动支撑及法兰等在现场制作的，制作过程由现场监造参照自立式玻璃钢烟囱制作验收标准技术规范全程监督。
