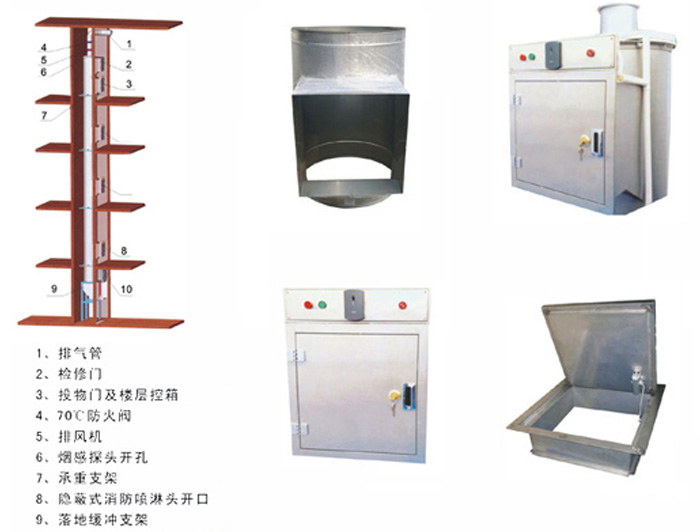

污衣槽本体紧张有下列部门构成：投物门(三通投入管)、直管、防火 门、查抄门、阻尼器、网络槽、安置支架、顶部排气装置、顶部消防喷淋装 置、电控体系等组成。

　　1、布局介绍 接缝接纳氩弧焊接并举行多道打磨抛光处理惩罚。 投物口设置有 45°的斜滑道， 以确保污衣不受磨损的环境下滑进主槽体槽 管内。投物口与主槽体焊接而成，其材质及厚度与主槽体雷同。 直管连接要领：对接后“V”型卡连接。 主槽体槽管内侧须打磨平滑，不容许有任何零、部件设置于主槽管内，以 克制污衣滑落时受到不须要的损伤。

　　组成污衣槽的部件有哪些

　　防火投物门由不锈钢门板和门框组成。门板选用不锈钢板制造而成。门板 内添补防火质料，门板外外貌须经抛光处理惩罚。 防火投物门安置要领为左开门或右开门，门上设置有门把手、电控门锁、 门铰链、靠近开关、闭门器等。防火投物门能自动或手动打开。 投物门的外貌和边缘须平滑，不应有任何锋利物伸入主槽管内。 查抄门设置在污衣槽最上方的一层，尺寸与投物防火门雷同。

　　网络槽由污衣槽底层槽管、天圆地方、90°弯头(或 45°、60°、75°弯 头，根据旅店实际环境确定) 、垂直防火门、组成。 网络槽出口接纳 3 ㎜厚 304 级别不锈钢制作。 垂直防火门议决防火门吊钩、弹簧、165F 易熔锁片挂在防火门门框上。

　　在污衣槽体系正常利用时，垂直防火门连结开启状态。遇有火灾，易熔锁片熔 2 断，垂直防火门自动落下，从而将污衣槽出口关闭。 由于污衣在下落到污衣槽底层时由竖直偏向转向水平偏向， 受到的打击力 比力大，以是槽管必须用镀锌牢固架牢固支持。
