1.钢塔架可根据排烟筒的数量，水平截面设计成三角形和方形。

　　2.钢塔架沿高度可采用单坡度或多坡度型式。塔架底部宽度与高度之比，不宜小于1/8。

　　3.对于高度较高，底部较宽的钢塔架，宜在底部各边增设拉杆。

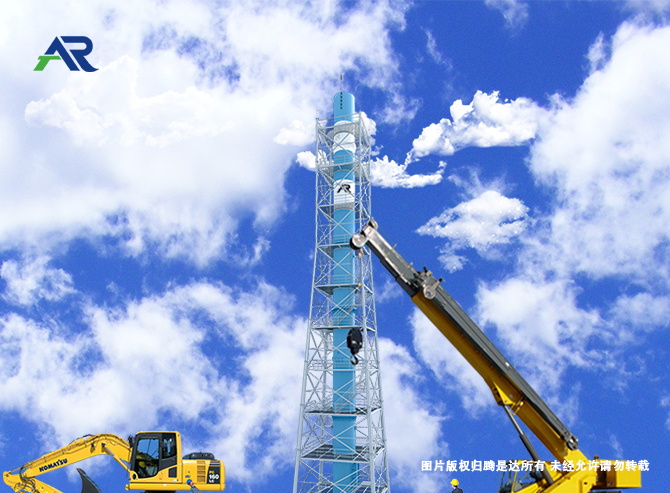

　　塔架式钢烟囱设计?

　　工业建筑中烟囱非常常见，以前高大的烟囱一般采用混凝土烟囱，但超高混凝土的施工难度大、质量不好保证、施工周期长等弊端，随着钢材生产能力和高空吊装能力的提高，钢烟囱应用越来越广泛。笔者在多年的工程实践中不断总结，浅谈塔架式钢烟囱设计，抛砖引玉，希望能为钢烟囱的工程应用有所帮助。??

　　塔架式钢烟囱一般靠钢筒体承受竖向力自重，塔架承受水平荷载，而塔架整体上是竖向桁架，材料性能得到充分发挥，经济适用，应有广泛。关于结构的经济性分析可参见笔者《科技致富向导》2011年7月刊《浅谈钢结构类型与工程造价》一文。本文主要阐述塔架式钢烟囱设计。?????????

　　塔架式钢烟囱的荷载??

　　1.?结构及设备自重。结构及设备自重按荷载规范的有关规定进行计算。计算塔架自重时，应考虑节点板、法兰盘及焊缝的重量，一般可按塔架构件的自重乘以1.15～1.20的系数。

　　2.?活荷载。塔架上的就修平台、休息平台以及航空障碍灯维护等平台上的荷载都属活荷载。检修平台活荷载可根据实际情况确定，但不得小于3KN/m2，顶层平台应考虑积灰荷载，休息平台单个杆件集中荷载不小于1KN，均布荷载可取2?KN/m2。??

　　3.?风荷载。风荷载对塔架结构起着决定性作用。由风荷载引起的结构内力约占总内力的80%～90%。因此，在塔架钢烟囱设计中，尽量减少风阻力，是一个很重要的考虑问题。?

　　各种截面型钢的体系系数取值为μs=1.3，对于圆形截面杆件，其体型系数取决于雷诺数，一般情况下，当圆形截面杆件的直径较小时μs=1.2，直径较大且H/d≥25时，μs=0.6。因此，圆形截面杆件对风的阻力最小。??
